Arduino 液体レベルテスト

水質など水環境や何らかの薬品溶液を調べるにあたって，慣らしとしてまず液体レベルを測定してみることにしました．今回，極めて基礎的な構成で動作するかを確認するまでです．

今回は水（飲料水）で行うため，容器にこだわる必要はありません．PE ボトルを使うことに，特に意味はありません．手元にあったものを使用します．

PEは，薬品耐性が高いとされていますが，トルエンなどでは膨潤する可能性があること，耐熱性を期待して使用するものではないこと，またUVへの耐性も低いことには注意が必要です．

手元にあったボトルがPEであり，またセンサーを挿入するのに丁度良い大きさだったため，このボトルを使用することにしました．繰り返しになりますが，今回は水を使用するだけなのでPEに拘る必要はありません．

必要な物

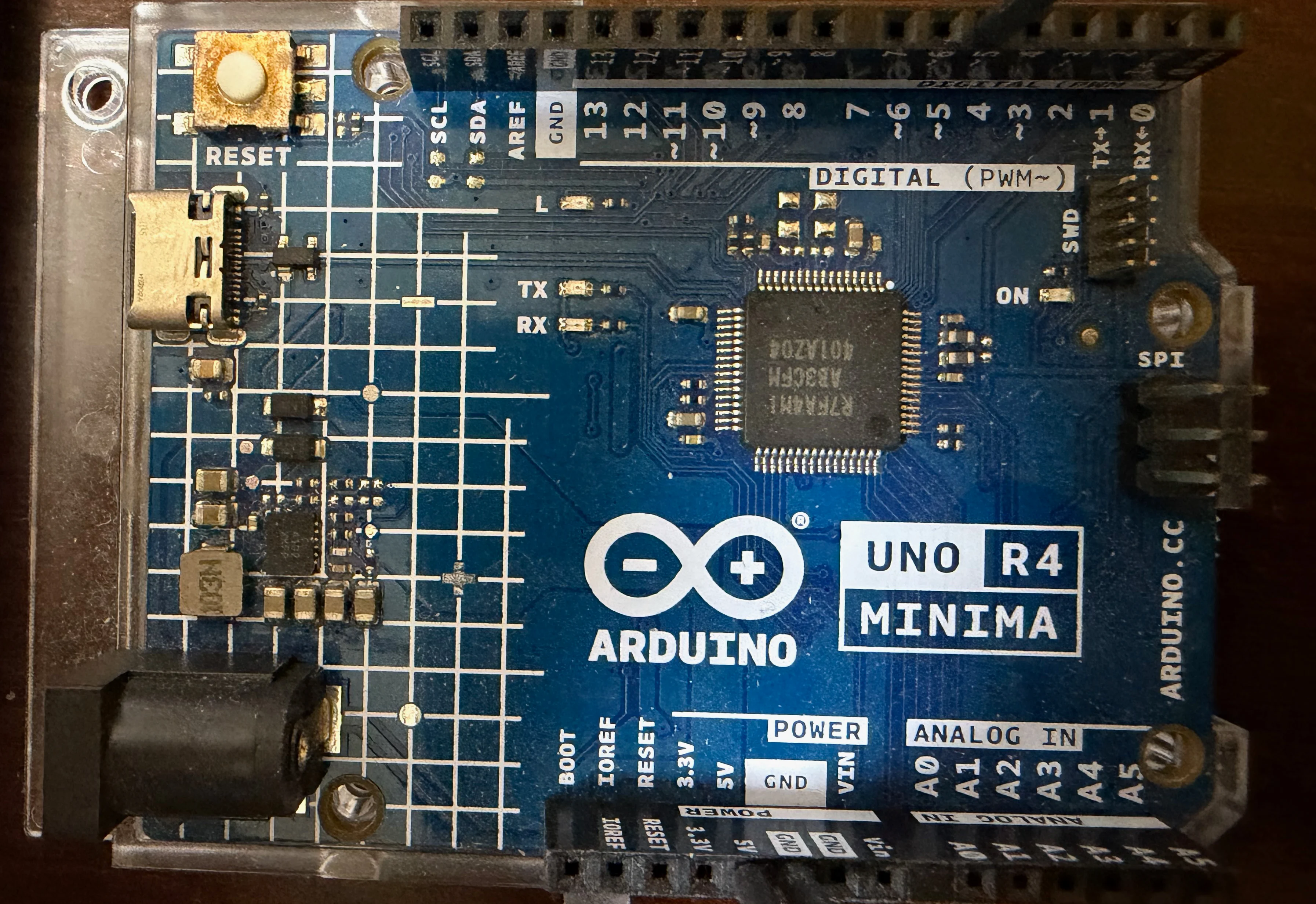

1 : Arduino Uno R4 Minima.
2 : Arduino IDE 2.3.10.

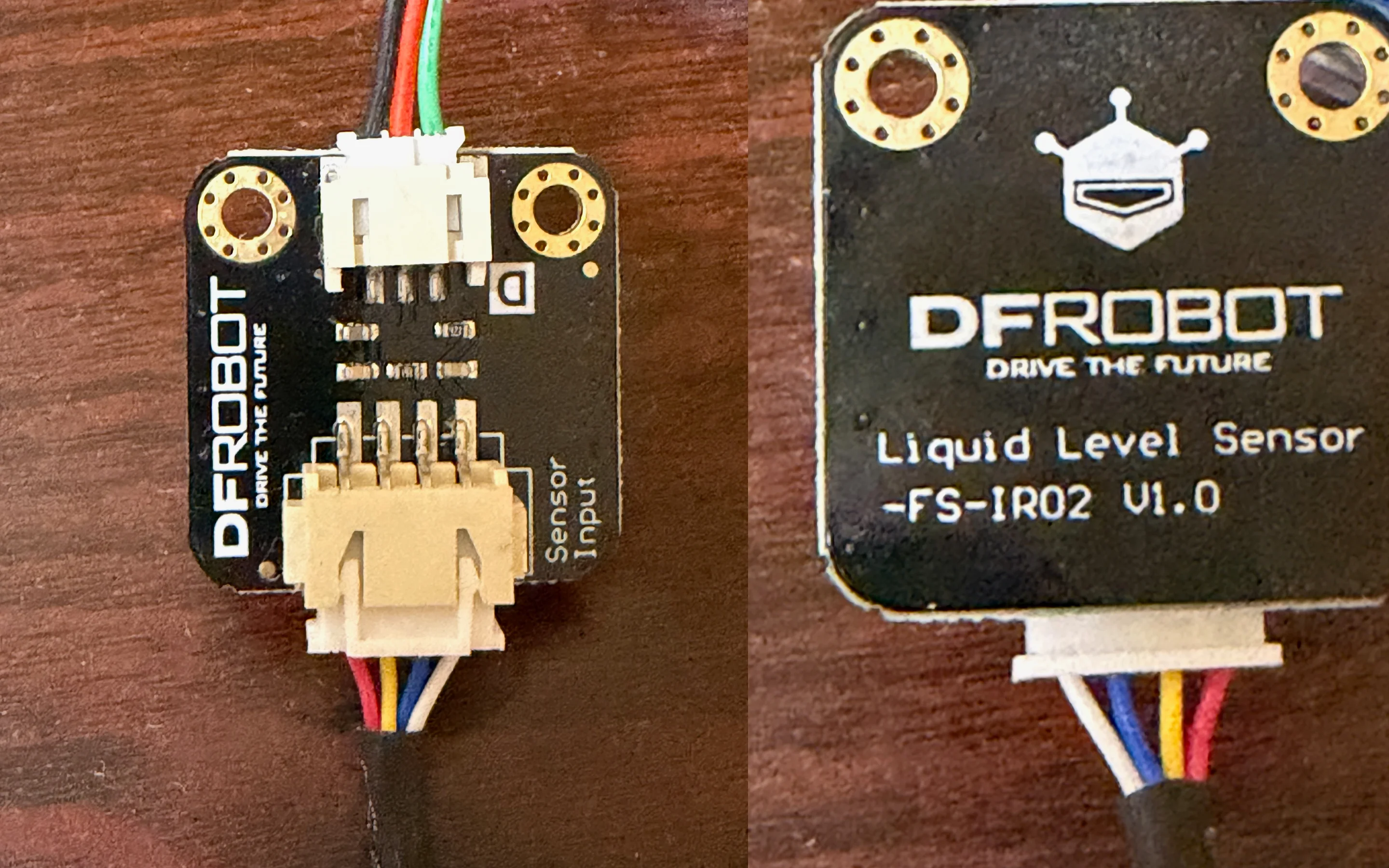

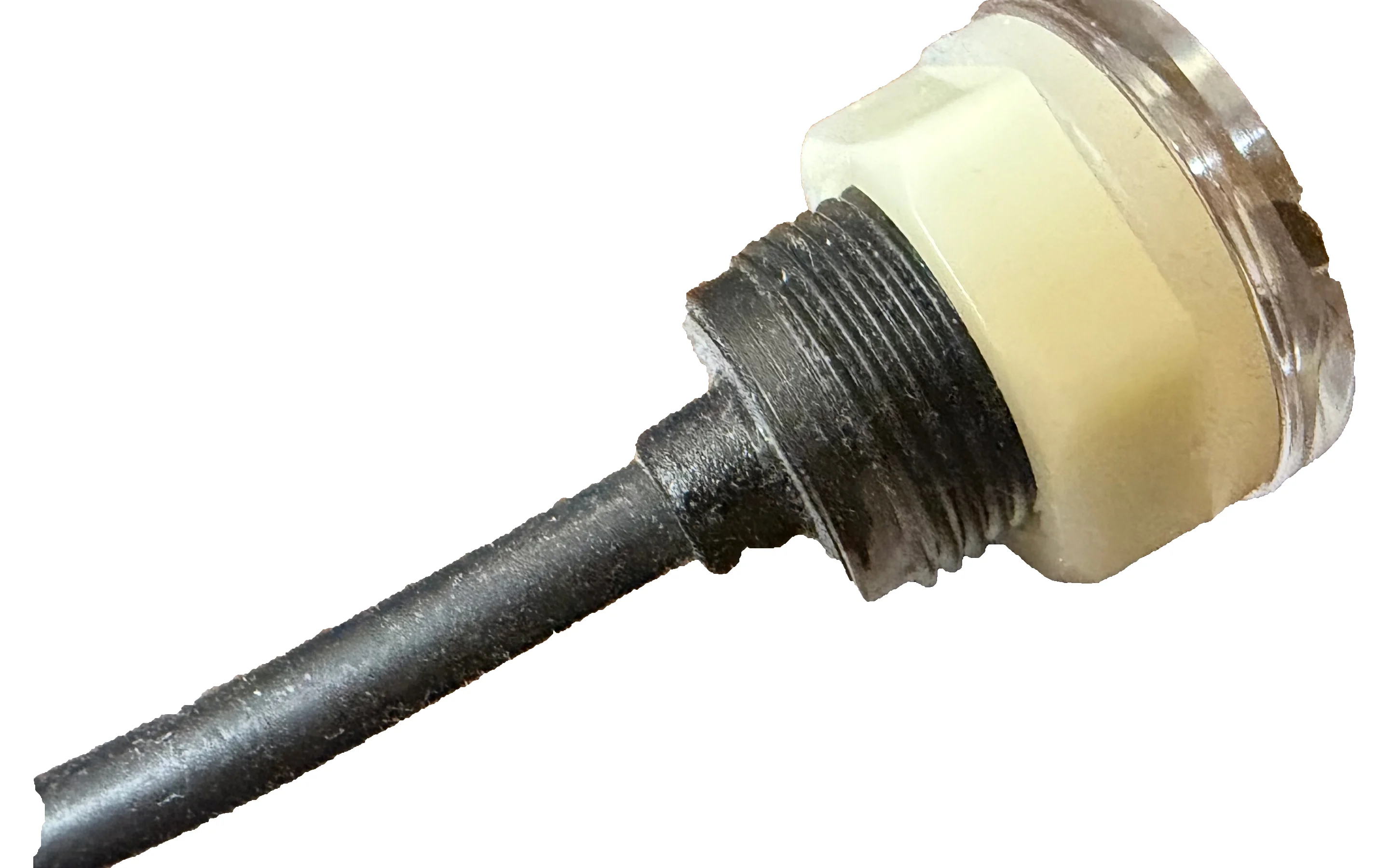

3 : Gravity - 光学式水位 / 液位センサ.
4 : ジャンパワイヤ.
5 : USB Type-C ケーブル.
6 : ポリエチレン(PE) ボトル.
7 : スポイト.

注意事項 特に危険な医薬品などを使用するわけではありませんが，液体（水）を使うので，電子機器に液体がかからないように注意してください．実験用に環境を整える（整えてある）ことが望ましいです．

私は，予め2リットルペットボトルに水を汲み上げてあるので，そこからボトルへと水を入れました．手元にあったスポイトでは時間を要したので，実際にはシリンジを使いました．

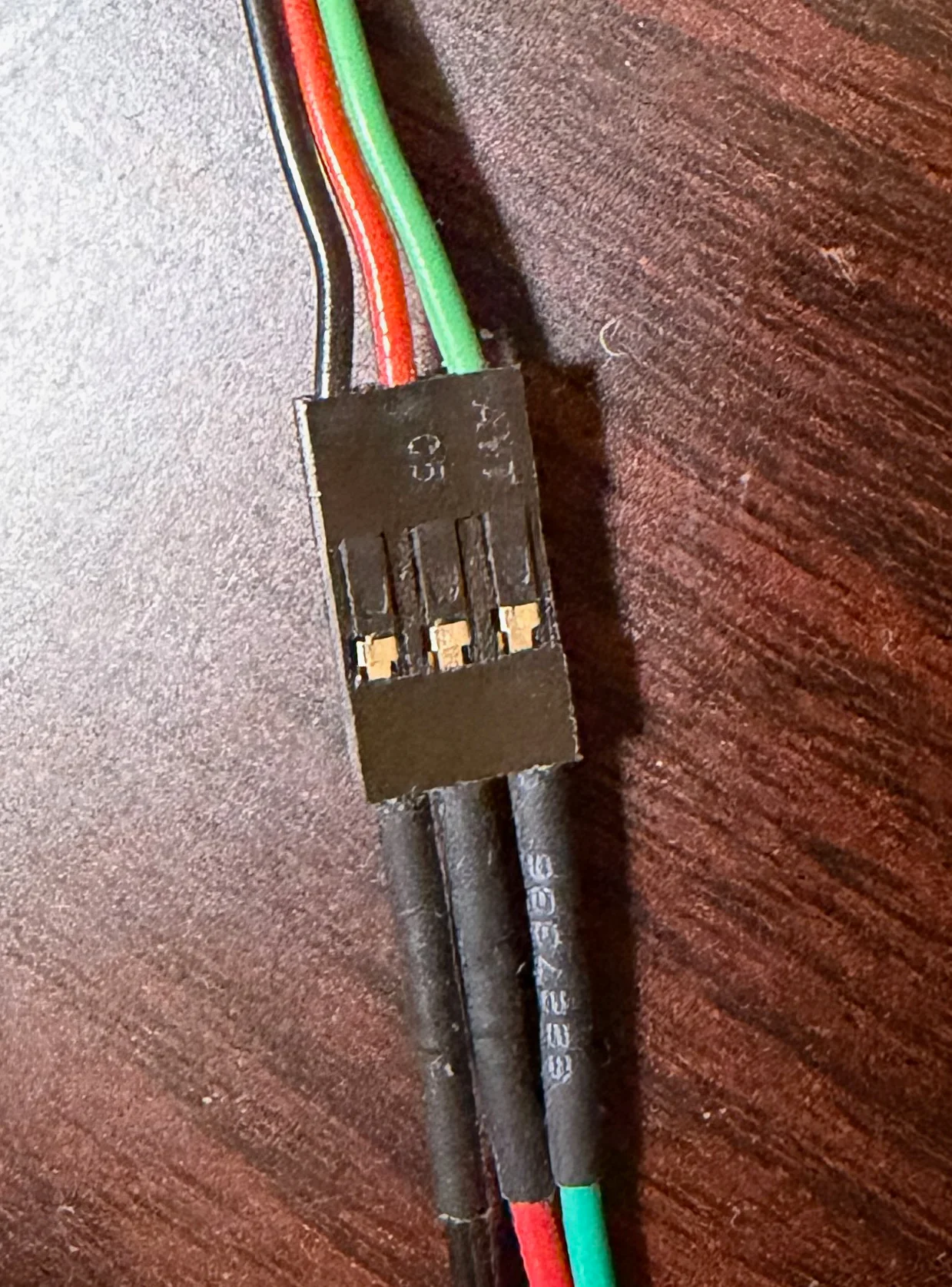

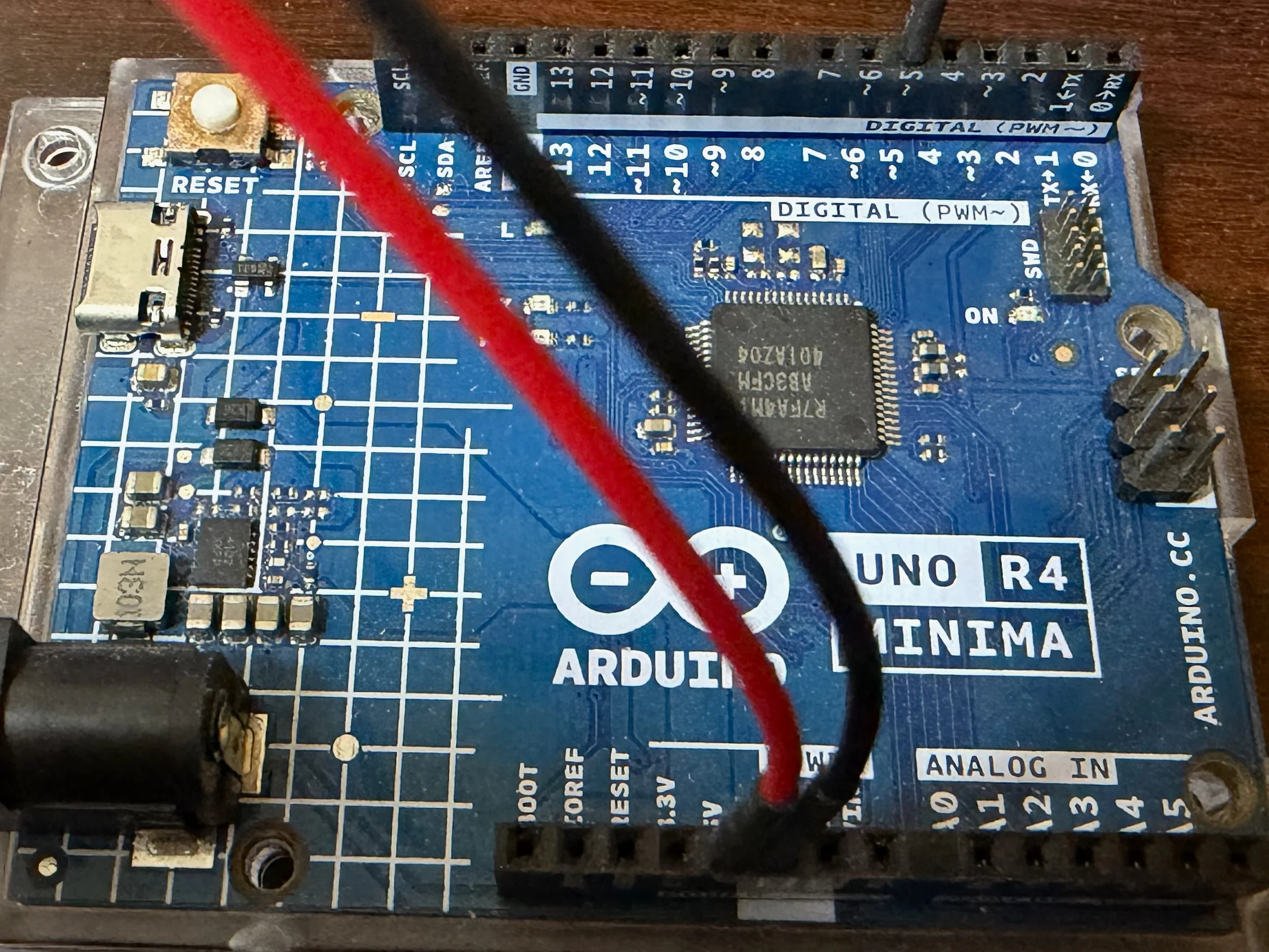

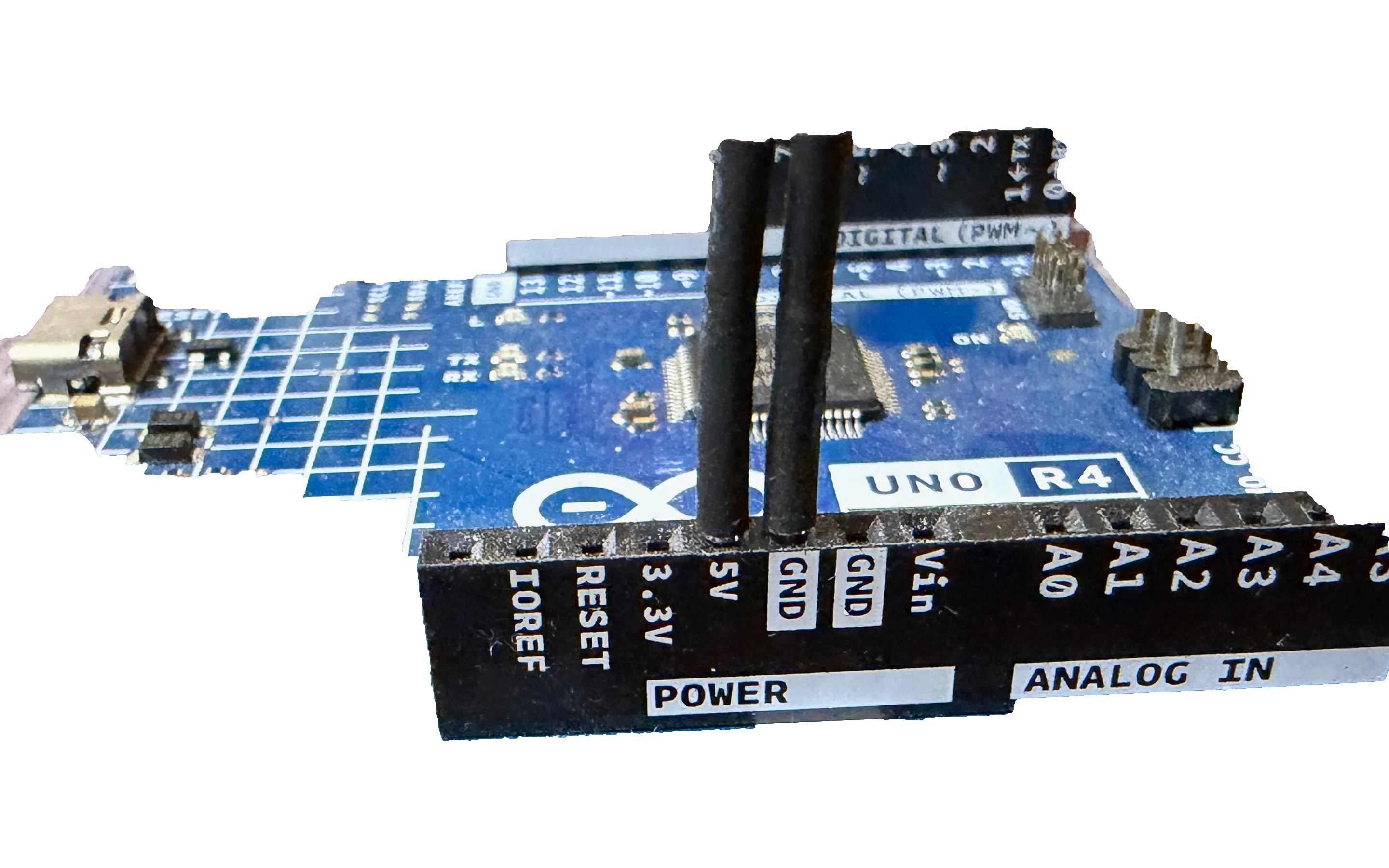

対応したケーブルを持っていなかったので，ジャンパワイヤーで繋ぎました．

プログラムを書いていきます．以下の通りです．

void setup()
{
  Serial.begin(9600);

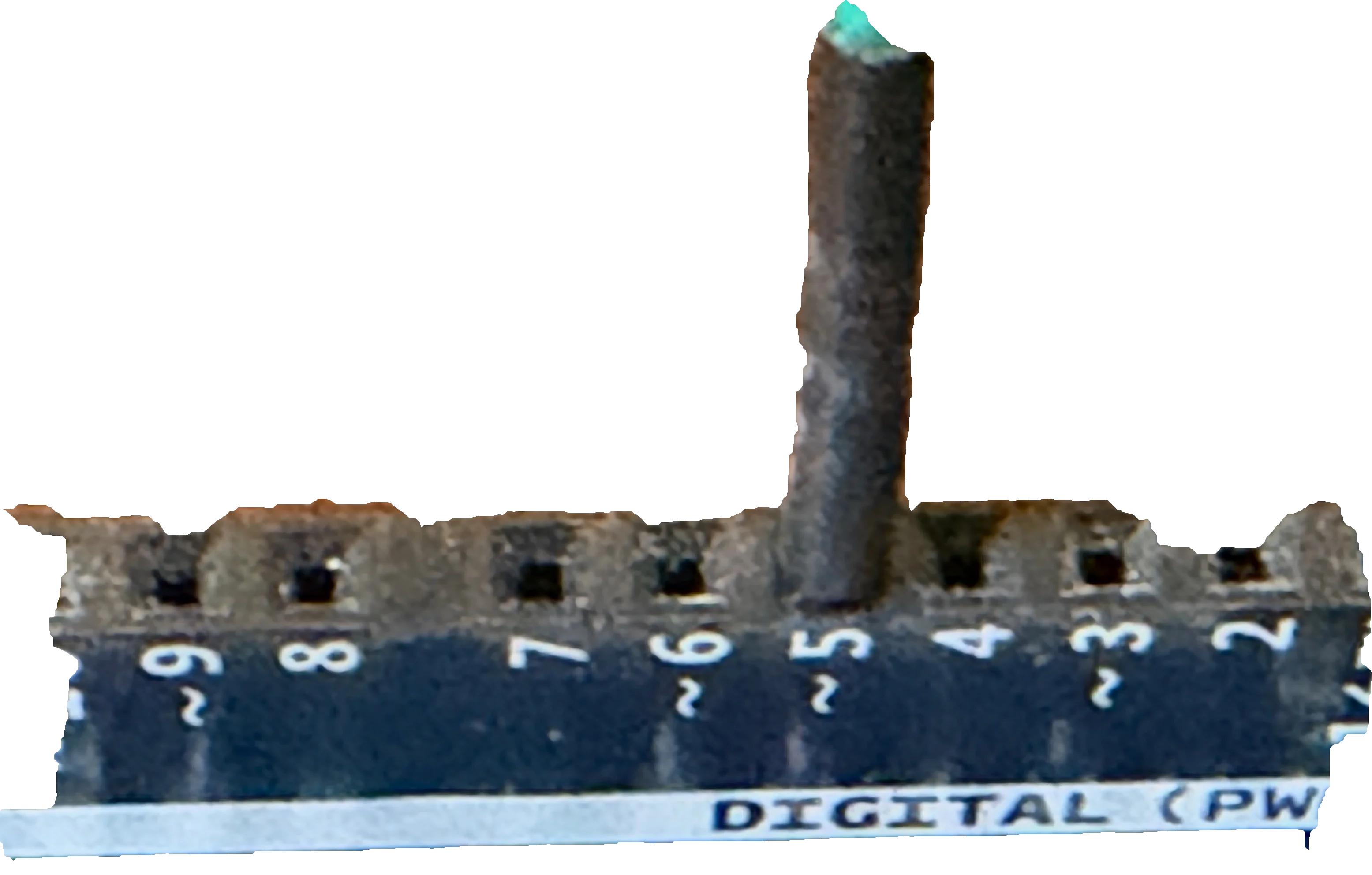

  pinMode(5, INPUT);
}

int lv = 0;

void loop()
{
  Serial.println(digitalRead(5), DEC);

  delay(500);
}

液体の入ったボトルへとセンサーを入れていきます．センサーの位置は手で調整しても良いですし，テープなどで固定しても良いかと思います．普段，この程度の実験をするときは，マスキングテープ（ペインターズテープ）を使ってセンサーを固定しています．今回は手で適当に調整しながら行います．

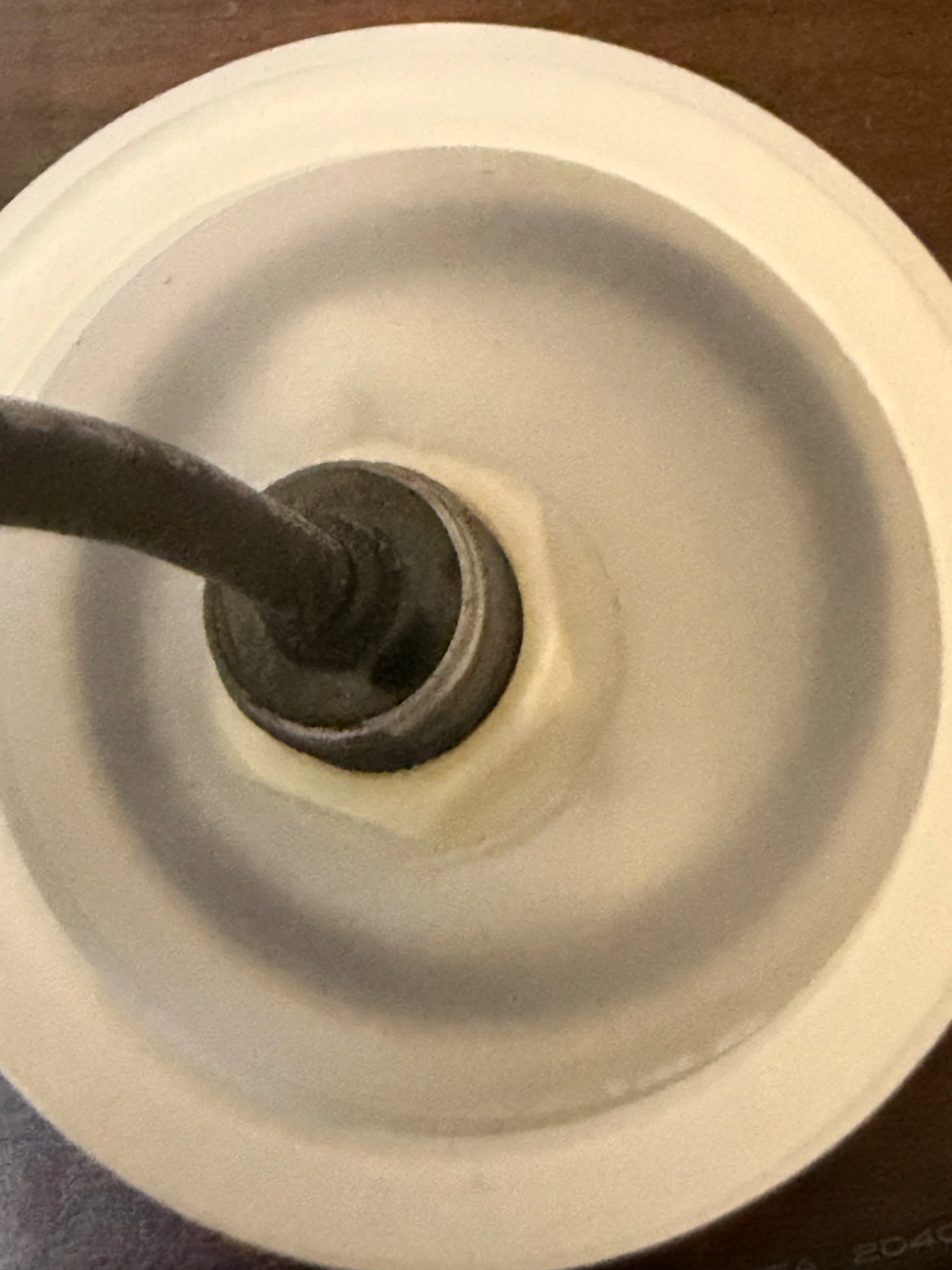

ボトルへセンサーを入れていきます．

Arduino IDEのモニターを見ながら調整してください．液体に触れると1，液体から離れると0になるのがわかるかと思います．

以上です．
